Les rotors bobinés

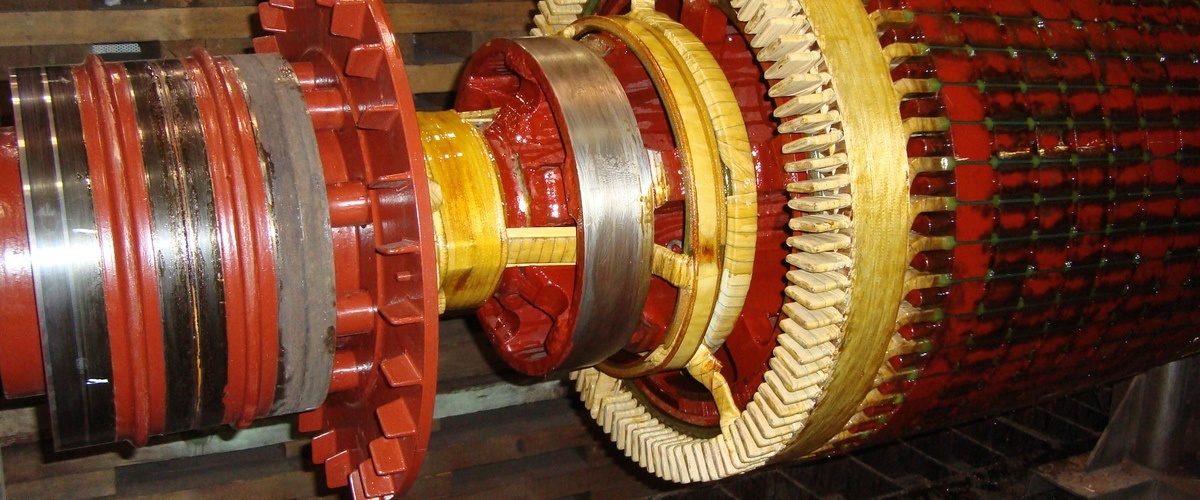

Moteur asynchrone à rotor bobiné

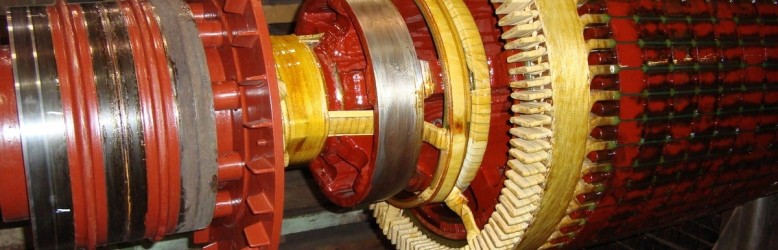

Moteur asynchrone à rotor bobiné

Pour répondre à une demande de fort couple au démarrage, il existe des moteurs asynchrones triphasés dotés d'un couple maximum même à vitesse nulle. Ce sont les moteurs à rotor bobiné ou moteurs à bagues.
Les rotors équipant ses moteurs sont constitués de tôles magnétiques empilées formant le circuit magnétique. Les bobines sont positionnées en périphérie du rotor dans les encoches découpées dans le circuit magnétique et raccordées à 3 bagues assurant la liaison électrique.
Ce type de rotor a été conçu pour permettre la variation de résistance du rotor en insérant des résistances en série avec les bobines afin de réaliser un démarrage rotorique.
